(Brevettata)
Nuova macchina a filo diamantato con innovazioni tecnologiche che la pongono all'avanguardia del settore.
La macchina MFAC3000 è fissa con sistema di piazzamento oleodinamico; sistema brevettato di recupero automatico del filo diamantato (polmone), tavola girevole per allineamento linea di taglio comandata da consolle, rotazione di 190° del gruppo volano che consente di operare su piani di taglio secondo diversi angoli, da orizzontale a verticale, cella di carico controllo automatico rottura filo.
Tutte le funzioni operative di semplice regolazione ed utilizzo sono controllate da quadro comandi mobile.
Non necessita di binari eliminando piazzamenti lunghi e laboriosi. Consente di operare in spazi ridotti, riducendo a circa un quarto gli spazi attualmente necessari.
Gli spazi di utilizzo ridotti riducono l'area di pericolosità e aumenta notevolmente la sicurezza per gli operatori della cava.
Possibilità di riquadratura di più blocchi in sequenza nel piazzale, senza necessità di spostare la macchina o i blocchi.
Riduzione notevole della parte “scoperta” del filo diamantato con aumento della sicurezza.
FACILITÀ DI SPOSTAMENTO E POSIZIONAMENTO, SENZA BINARI

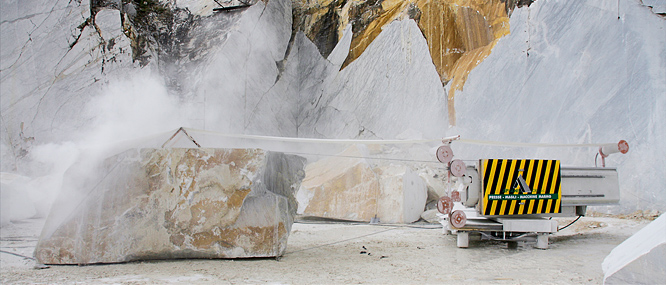

La nuova macchina MFAC 3000 di Apuania Corsi, una volta posizionata sul piazzale della cava con delle semplici forche o in alternativa con appositi ganci, rimane fissa sul terreno. Una serie di martinetti idraulici stabilizzatori, situati sotto il corpo della macchina facilitando il posizionamento.
POSSIBILITÀ DI TAGLIARE I BLOCCHI DISPOSTI IN DIVERSE POSIZIONI
Un altro aspetto innovativo è il movimento sull'asse verticale eseguito dal gruppo motore, che permette di eseguire il taglio dei blocchi di marmo presenti sul piazzale per un arco di 340°.
RECUPERO INTERNO DEL FILO DIAMANTATO FINO A 12 METRI
A differenza delle macchine tradizionali, in cui il recupero del filo diamantato avviene con l'arretramento sul binario, in questo caso la macchina rimane fissa mentre il filo si riavvolge grazie a un sistema di recupero interno.
MINORE FILO ESPOSTO = MAGGIORE SICUREZZA
AI riavvolgimento interno e quindi l'esposizione di una porzione minima di filo significa, in termini pratici, un incremento notevole della sicurezza in caso di rottura del filo stesso durante la fase di lavorazione.
U.D.M. | Valore | ||
---|---|---|---|
Corsa Carrello | mm | 3000 | |
Velocità massima di rotazione | rpm | 800/1100 | |
Velocità lineare max filo diamantato | m/sec | 0/40 | |
Tiro massimo sul filo | kN | 0,30 | |
Potenza motore | kW | 55 | |
Corsa traslazione trasversale | mm | 2700 | |
Corsa angolare sistema di ribaltamento | 190° | ||
Corsa angolare sistema di rotazione | 340° | ||
Corsa martinetti di livellamento | mm | 150 | |
Tensione di alimentazione/Frequenza | V/Hz | 380/60 | |
Corrente Assorbita | A | 120 | |
Dimensione d’ingombro | Lunghezza | mm | 4.500 |
Profondità | mm | 2.000 | |
Altezza | mm | 2.200 | |
Massa | Kg | 4.500 | |
Distanza minima dal blocco | mt | 3,00 |
